STC15W408AS library 0.18.0
|

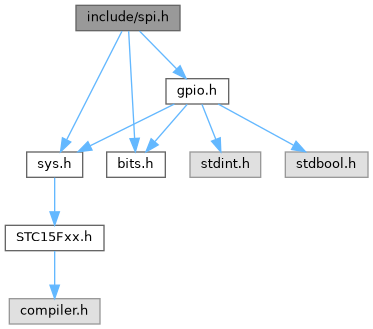

Go to the source code of this file.
Macros | |
| #define | SPI_SSIG_BIT 7 |
| SPCTL register SSIG (SS ignore) bit position. | |
| #define | SPI_SPEN_BIT 6 |
| SPCTL register SPEN (SPI enable) bit position. | |
| #define | SPI_DORD_BIT 5 |
| SPCTL register DORD (data order) bit position. | |
| #define | SPI_MSTR_BIT 4 |
| SPCTL register MSTR (master mode select) bit position. | |
| #define | SPI_CPOL_BIT 3 |
| SPCTL register CPOL (SPI clock polarity) bit position. | |
| #define | SPI_CPHA_BIT 2 |
| SPCTL register CPHA (SPI clock phase) bit position. | |
| #define | SPI_SPR1_BIT 1 |
| SPCTL register SPR1 (clock rate select) bit position. | |
| #define | SPI_SPR0_BIT 0 |
| SPCTL register SPR0 (clock rate select) bit position. | |
| #define | SPI_SSIG_MSK 0x80 |
| SPCTL register SSIG bit mask. | |
| #define | SPI_SPEN_MSK 0x40 |
| SPCTL register SPEN bit mask. | |
| #define | SPI_DORD_MSK 0x20 |
| SPCTL register DORD bit mask. | |
| #define | SPI_MSTR_MSK 0x10 |
| SPCTL register MSTR bit mask. | |
| #define | SPI_CPOL_MSK 0x08 |
| SPCTL register CPOL bit mask. | |
| #define | SPI_CPHA_MSK 0x04 |
| SPCTL register CPHA bit mask. | |
| #define | SPI_SPR_MSK 0x03 |
| SPCTL register SPR (clock rate select) bits mask. | |
| #define | SPI_SPIF_BIT 7 |
| SPSTAT register SPIF (transfer complete) bit position. | |
| #define | SPI_WCOL_BIT 6 |
| SPSTAT register WCOL (write collision) bit position. | |
| #define | SPI_SPIF_MSK 0x80 |
| SPSTAT register SPIF bit mask. | |
| #define | SPI_WCOL_MSK 0x40 |
| SPSTAT register WCOL bit mask. | |
| #define | SPI_SPSTAT_CLEAR_MSK (SPI_SPIF_MSK | SPI_WCOL_MSK) |
| SPSTAT register flags mask. Both flags are cleared by writing 1. | |
| #define | SPI_S0_BIT 2 |
| P_SW1 register SPI_S0 (SPI pin group select) bit position. | |
| #define | SPI_S0_MASK 0x04 |
| P_SW1 register SPI_S0 (SPI pin group select) bit mask. | |
| #define | SPI_S1_MASK 0x08 |
| P_SW1 register SPI_S1 (SPI pin group select) bit mask. | |
| #define | SPI_SW_MASK (SPI_S0_MASK | SPI_S1_MASK) |
| P_SW1 register SPI pin group select bits mask. | |
| #define | spi_init_master_pins_SPI_PIN_GROUP_1() |
| Configure the SPI pins of pin group 1 for master mode. | |
| #define | spi_init_master_pins_SPI_PIN_GROUP_2() |
| Configure the SPI pins of pin group 2 for master mode. | |
| #define | spi_init_master_pins_SPI_PIN_GROUP_3() |
| Configure the SPI pins of pin group 3 for master mode. | |
| #define | spi_init_slave_pins_SPI_PIN_GROUP_1() |
| Configure the SPI pins of pin group 1 for slave mode. | |
| #define | spi_init_slave_pins_SPI_PIN_GROUP_2() |
| Configure the SPI pins of pin group 2 for slave mode. | |
| #define | spi_init_slave_pins_SPI_PIN_GROUP_3() |
| Configure the SPI pins of pin group 3 for slave mode. | |
| #define | spi_ss_clr_SPI_PIN_GROUP_1() (bit_clr(P1, SBIT2)) |
| Pull the SS pin of pin group 1 low. | |
| #define | spi_ss_set_SPI_PIN_GROUP_1() (bit_set(P1, SBIT2)) |
| Pull the SS pin of pin group 1 high. | |
| #define | spi_ss_clr_SPI_PIN_GROUP_2() (bit_clr(P2, SBIT4)) |
| Pull the SS pin of pin group 2 low. | |
| #define | spi_ss_set_SPI_PIN_GROUP_2() (bit_set(P2, SBIT4)) |
| Pull the SS pin of pin group 2 high. | |
| #define | spi_ss_clr_SPI_PIN_GROUP_3() (bit_clr(P5, SBIT4)) |
| Pull the SS pin of pin group 3 low. | |
| #define | spi_ss_set_SPI_PIN_GROUP_3() (bit_set(P5, SBIT4)) |
| Pull the SS pin of pin group 3 high. | |
init | |
SPI initialization routines | |
| #define | spi_init_master_pins(group) spi_init_master_pins_##group() |
| Configure the SPI pins for master mode. | |
| #define | spi_init_slave_pins(group) spi_init_slave_pins_##group() |
| Configure the SPI pins for slave mode. | |
| #define | spi_init_master(group, mode, clock, lsb_first) |
| SPI initialization in master mode. | |
| #define | spi_init_slave(group, mode, lsb_first) |
| SPI initialization in slave mode. | |
| #define | spi_destroy(void) |
| Deinitialize the SPI module. | |
pin group | |
SPI pin mapping functions | |
| #define | spi_set_pin_group(group) |
| Set the SS/MOSI/MISO/SCLK pin group. | |
| #define | spi_get_pin_group() ((spi_pin_group_t)(bit_shift_right(get_reg(P_SW1, (SPI_S0_MASK | SPI_S1_MASK)), SPI_S0_BIT))) |
| Get the SS/MOSI/MISO/SCLK pin group. | |
slave select | |
SPI slave select (SS) pin handling in master mode | |
| #define | spi_ss_clr(group) spi_ss_clr_##group() |
| Select an external slave. | |
| #define | spi_ss_set(group) spi_ss_set_##group() |
| Deselect an external slave. | |
sync | |
SPI synchronous transfer functions | |
| #define | spi_write_sync(data) |
| Write a byte over SPI. | |
| #define | spi_transfer_sync(value, data) |
| Transfer a byte over SPI. | |
async | |
SPI asynchronous transfer functions | |
| #define | spi_async_transfer_start(data) |
| Start an asynchronous SPI transfer. | |
| #define | is_spi_async_transfer_complete() (test_if_bit_set(SPSTAT, SPI_SPIF_MSK)) |
| Get the SPI asynchronous transfer status. | |
| #define | spi_async_transfer_finish() (bit_set(SPSTAT, SPI_SPSTAT_CLEAR_MSK)) |
| Clear the SPI transfer complete and write collision flags. | |
| #define | spi_async_get_result() (SPDAT) |
| Get the byte received in the asynchronous transfer. | |
status | |
SPI state functions | |
| #define | is_spi_enabled() (test_if_bit_set(SPCTL, SPI_SPEN_MSK)) |
| Get the SPI enable status. | |
| #define | is_spi_master() (test_if_bit_set(SPCTL, SPI_MSTR_MSK)) |
| Get the SPI master/slave mode status. | |
| #define | is_spi_write_collision() (test_if_bit_set(SPSTAT, SPI_WCOL_MSK)) |
| Get the SPI write collision status. | |
| #define | spi_get_mode() ((spi_mode_t)get_reg(SPCTL, (SPI_CPOL_MSK | SPI_CPHA_MSK))) |
| Get the SPI mode. | |
| #define | spi_get_clock() ((spi_clock_t)get_reg(SPCTL, SPI_SPR_MSK)) |
| Get the SPI clock divider. | |
Enumerations | |
| enum | spi_clock_t { SPI_CLOCK_DIV_4 = 0b00000000 , SPI_CLOCK_DIV_16 = 0b00000001 , SPI_CLOCK_DIV_64 = 0b00000010 , SPI_CLOCK_DIV_128 = 0b00000011 } |
| SPI clock rate. More... | |
| enum | spi_mode_t { SPI_MODE_0 = 0b00000000 , SPI_MODE_1 = 0b00000100 , SPI_MODE_2 = 0b00001000 , SPI_MODE_3 = 0b00001100 } |
| SPI mode. More... | |
| enum | spi_pin_group_t { SPI_PIN_GROUP_1 = 0 , SPI_PIN_GROUP_2 = 1 , SPI_PIN_GROUP_3 = 2 } |
| SPI pin group. More... | |
| #define SPI_SSIG_BIT 7 |
SPCTL register SSIG (SS ignore) bit position.
If SSIG=1, MSTR decides whether the device is a master or a slave. If SSIG=0, the SS pin decides it. Note that if SSIG=1, CPHA must not be 0, otherwise the operation is undefined.
